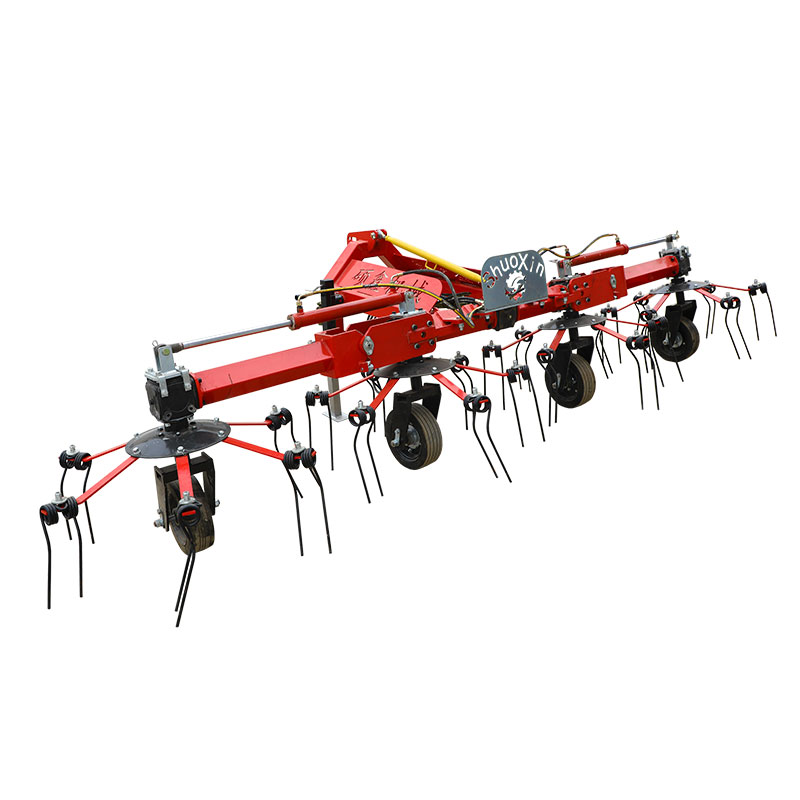

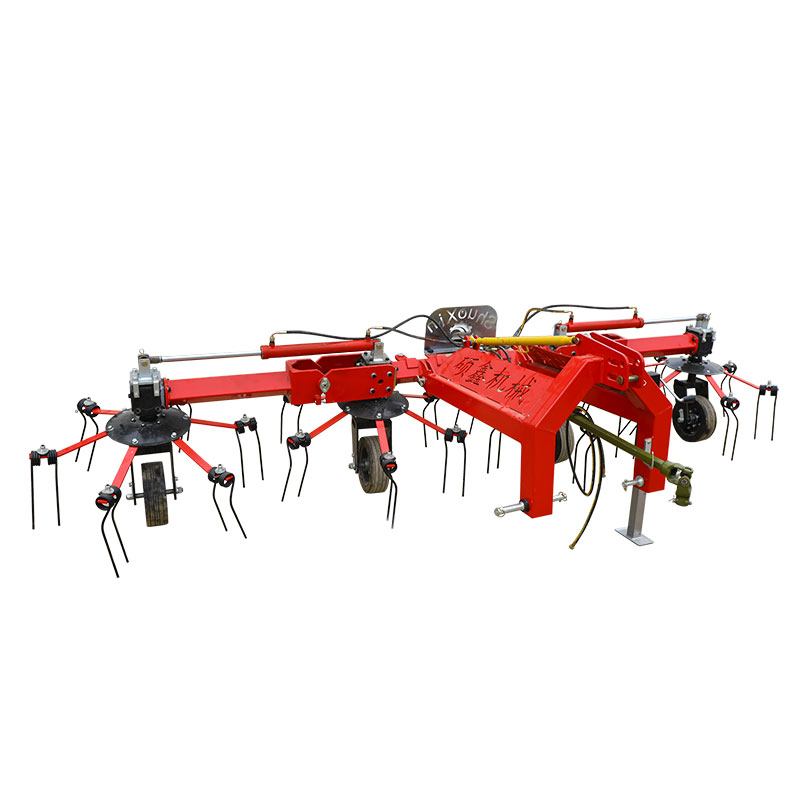

Menunda jerami meraih putar putar putar putar

Shuoxin menunda jerami meraih rotary hay rotary rake pengeluar dan pembekal di china yang boleh borong menunda jerami meraih putar hay rotary rake.

Rakes Rotary boleh didapati dalam jenis Rotary dan Spring. Semasa operasi, rake diangkut ke hadapan oleh traktor dan didorong oleh aci output kuasa.

Ia dikawal oleh cam tetap yang dipasang di tengah, dan berputar di sekitar paksi pusat, untuk menyelesaikan tindakan seperti penyingkiran dan penyingkiran rumput.

Rake Spring Rotary dilengkapi dengan banyak gigi musim bunga di sekitar bahagian berputar, dan gigi musim bunga dibuka oleh daya sentrifugal untuk menjalankan operasi sward.

Jika anda menukar sudut pemasangan gigi musim bunga, anda boleh melakukan kerja rumput.

Rakangan rumput berputar mempunyai rumput yang longgar, kehilangan padang rumput yang rendah, pencemaran cahaya, dan kelajuan operasi sehingga 12 hingga 18 km/j, menjadikannya mudah untuk mengambil peralatan pemilihan.

Rake rotary mendatar terutamanya terdiri daripada peranti penggantungan, roda berjalan, gigi rake, baffle mengumpul dan pengurangan kelajuan. Semasa kerja, kuasa disediakan oleh aci output kuasa traktor. Prinsip kerjanya ialah: Kuasa dihantar ke kotak gear perubahan kelajuan melalui aci transmisi bersama sejagat, melalui penurunan gear serong peringkat pertama, putaran aci cakera berputar, cakera berputar dan berjalan paksi menegak peranti roda ditetapkan dalam badan kotak gear dengan cara bolt dan kacang bulat kecil. Perhimpunan gigi rahang ditetapkan pada meja putar dengan menggunakan kerusi gigi rake di meja putar. Apabila meja putar berputar, lengan gigi rake berputar dengan putaran meja putar, dengan itu menyedari padang rumput. Operasi bersepadu

I.Feature Towing Hay Rake Rotary Hay Rotary Rake

Rake adalah mesin penuaian makanan ternakan yang mengintegrasikan rake padang rumput. Selepas padang rumput dituai, untuk mencapai keadaan baling secepat mungkin, padang rumput perlu menjadi cahaya matahari dengan penyebar. Penyebar secara merata dapat menyebarkan padang rumput di lapangan, yang memudahkan penyejatan air yang cepat dan memudahkan pemotongan padang rumput di bal atau kering sebelum silase. Apabila kelembapan padang rumput dapat mencapai keadaan di mana ia boleh dikeringkan, tanaman dikumpulkan ke dalam kandang dengan meraih dan dihancurkan ke dalam jalur sebagai persediaan untuk mengikat operasi. Apabila rake berfungsi, gunakan gigi musim bunga untuk menggerakkan tanaman perlahan -lahan untuk berkumpul atau menyebarkan matahari, mengelakkan serpihan campuran atau batu di tanaman untuk meningkatkan kualiti padang rumput atau makanan hijau.

Menurut standard industri pemotong Rotary JB/T 10905-2008, pemotong harus memenuhi piawaian berikut:

Koleksi Maggot harus bersih, kehilangan padang rumput adalah

Kecil, dan kadar kebocoran harus kurang dari 5%;

(2) lebar timbunan ialah 2 ~ 4.0 m;

(3) produktiviti alfalfa ialah 2.0 ~ 4.8 hm2/h;

(4) Julat kuasa rake ialah 17.5-25 kW.

Rakes Rotary boleh didapati dalam jenis Rotary dan Spring. Semasa operasi, rake diangkut ke hadapan oleh traktor dan didorong oleh aci output kuasa. Ia dikawal oleh cam tetap yang dipasang di tengah, dan berputar di sekitar paksi pusat, untuk menyelesaikan tindakan seperti penyingkiran dan penyingkiran rumput. Rake Spring Rotary dilengkapi dengan banyak gigi musim bunga di sekitar bahagian berputar, dan gigi musim bunga dibuka oleh daya sentrifugal untuk menjalankan operasi sward. Jika anda menukar sudut pemasangan gigi musim bunga, anda boleh melakukan kerja rumput. Rakangan rumput berputar mempunyai rumput yang longgar, kehilangan padang rumput yang rendah, pencemaran cahaya, dan kelajuan operasi sehingga 12 hingga 18 km/j, menjadikannya mudah untuk mengambil peralatan pemilihan.

II.Main struktur dan mengendalikan prinsip

Mengikut hubungan antara arah padang rumput dan arah mesin, rake boleh dibahagikan kepada dua kategori mendatar dan lateral (model menggunakan rumput sampingan).

Rumput bersepadu rumput selari dengan arah kemajuan mesin. Kerana rumput mempunyai jarak pergerakan yang kecil dan kurang kemasukan, profil rumput selepas penuaian agak kemas, longgar dan seragam, dan sesuai untuk padang rumput semulajadi yang tinggi dan padang rumput buatan.

Untuk memastikan kualiti dan kecekapan penuaian padang rumput, prinsip dan struktur rake sisi digunakan.

1. Rake Power

Model ini mengamalkan penggantungan tiga mata, yang dikuasakan oleh output aci spline dari traktor di depan, dan menghantar kuasa melalui aci spline yang boleh ditarik balik. Iaitu, semasa memandu traktor, kerja pemotong selepas digantung dapat dimulakan dan dihentikan pada kehendak, supaya pemotong dapat dimulakan dan dihentikan pada kehendak ketika ia tidak berfungsi atau beralih, untuk memperbaiki kebolehgunaannya.

2. Struktur keseluruhan rake

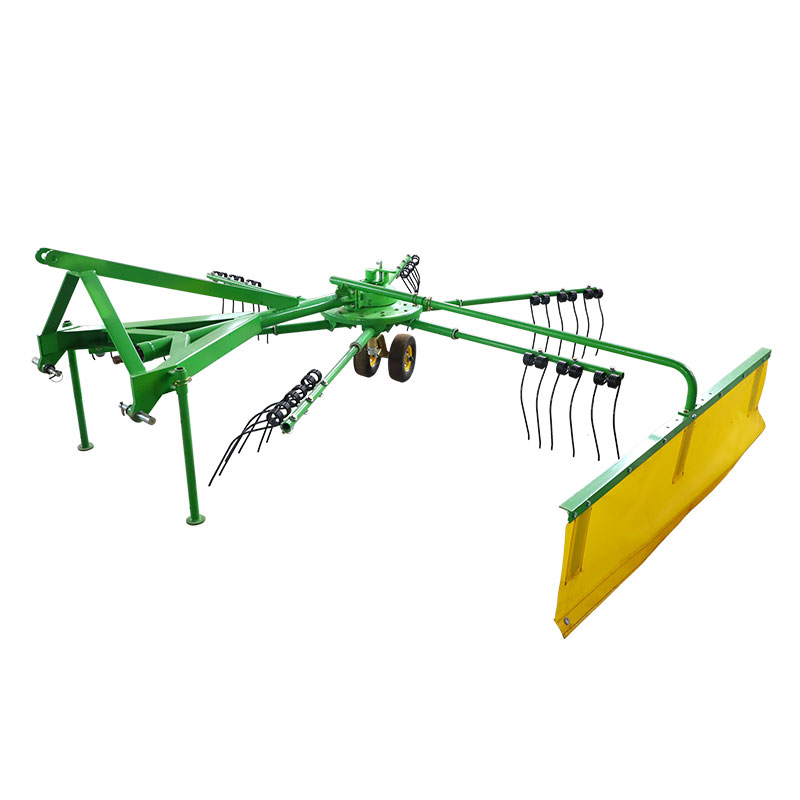

Sebagaimenunda jerami meraih putar putar putar putarMempunyai banyak fungsi seperti rumput yang bergegas, meratakan, membalikkan pengeringan dan bergerak, rake boleh digunakan untuk mengintegrasikan rumput ragut yang bersih dan biasa, dan padang rumput mempunyai jarak yang lebih pendek untuk perjalanan, dan bilangan padang rumput dikurangkan, dan kehilangan rumput, dan akses kepada komposisi pemakanan yang lebih tinggi, selaras dengan konsep moden pemakanan. Untuk tujuan ini, struktur keseluruhan rake rotary mendatar syarikat kami ditunjukkan di bawah.

Rake rotary mendatar terutamanya terdiri daripada peranti penggantungan, roda berjalan, gigi rake, baffle mengumpul dan pengurangan kelajuan. Semasa kerja, kuasa disediakan oleh aci output kuasa traktor. Prinsip kerjanya ialah: Kuasa dihantar ke kotak gear perubahan kelajuan melalui aci transmisi bersama sejagat, melalui penurunan gear serong peringkat pertama, putaran aci cakera berputar, cakera berputar dan berjalan paksi menegak peranti roda ditetapkan dalam badan kotak gear dengan cara bolt dan kacang bulat kecil. Perhimpunan gigi rahang ditetapkan pada meja putar dengan menggunakan kerusi gigi rake di meja putar. Apabila meja putar berputar, lengan gigi rake berputar dengan putaran meja putar, dengan itu menyedari padang rumput. Operasi bersepadu

Iii. Spesifikasi

1. Penentuan

2. Jadual

Terdapat meja putar di bahagian bawah reducer rake berputar. Turntable sama rata

Mengedarkan 6 lengan meraih di sepanjang lilitan. Gigi rake ditetapkan pada cakera berputar. Hujung setiap lengan gigi rake membetulkan sepasang gigi meraih musim bunga. Apabila rake sedang beroperasi, kuasa lengan gigi rake disediakan oleh meja putar, dan lengan gigi rake diputar oleh cakera putaran, dengan itu menyedari operasi rake rake.

Bahagian atas plat pemuatan mempunyai pemegang penyesuaian (seperti yang ditunjukkan dalam angka), mengangkat pemegang, dan memutar meja putar untuk menyesuaikan sudut bar cumi. Sudut yang berbeza mempunyai fungsi yang berbeza, supaya mesin mempunyai fungsi yang berbeza, terutamanya rumput, meratakan, pengeringan matahari, penghijrahan dan sebagainya.

3.Tine

Struktur rake ditunjukkan dalam angka tersebut. Hujung atas gigi rake dibuat ke dalam bentuk skrol untuk meningkatkan keanjalannya dengan mudah mengatasi halangan. Hujung bawah gigi tine terbentuk dalam bentuk arka supaya padang rumput dapat diangkat dan digulung di sepanjang permukaan gigi, dan cincin musim bunga diputar. Di sebelah kiri dan kanan, bilangan pusingan adalah sama dengan empat lingkaran kiri dan kanan. Menggunakan bahan 60si2mn, keanjalan tahan lama dan baik.

4. aci

Aci pemacu terutamanya menghantar kuasa output traktor ke reducer. Oleh kerana jarak yang jauh antara aci output kuasa traktor dan aci input pengurangan kelajuan, untuk memastikan kebolehpercayaan penghantaran kuasa, satu hujung aci penghantaran disambungkan ke aci output traktor mengikut keperluan kelajuan dan keperluan penghantaran, dan hujung yang lain dilalui melalui gandingan. Ia dihubungkan dengan ujung input aci gear pinion reducer untuk merealisasikan penghantaran kuasa lancar.

5. Mekanisme Pengalihan

Mengikut keperluan kedudukan dan struktur, pengurangan diletakkan pada palet 4, act aci gear serong kecilnya disambungkan dengan aci penghantaran, dan hujung output aci gear gear besar yang disambungkan dengan cakera. Struktur ditunjukkan dalam gambar di bawah.

IV.Installation Keperluan Menarik Hay Rake Rotary Hay Rotary Rake

Selepas membetulkan mengikut senarai pembungkusan produk, pilih lantai rata dan teruskan dengan pemasangan dalam rangka.

1. Hidupkan bingkai utama terbalik, kemudian pasang tayar berjalan;

2. Hidupkan bingkai utama terbalik dan letakkan dua kaki di hujung depan untuk menjaga bingkai utama seimbang.

3. Kumpulkan rod shank atas pada satu masa, perhatikan untuk memastikan bahawa galas akhir rod mesti berada di dalam alur cam, supaya cam dapat diputar untuk menolak gigi tine untuk menyerahkan;

4. Pasang rod penyambungan rumput dan sambungkan rumput rumput.

Masukkan aci input 6 ke dalam lengan aci spline aci pemacu input 6 dan selamatkan pin untuk menyelesaikan pemasangan.

V.Operation dan menggunakan

1. Tambah pelincir sepenuhnya kepada setiap bahagian berputar sebelum digunakan;

2. Apabila menyesuaikan diri, perlahan -lahan menurunkan pelaksanaan ke tanah untuk menghentikan traktor dan menghentikannya. Pelarasan dan penyelenggaraan yang ketat dalam keadaan boot;

3. Semasa operasi, pemandu harus mengesahkan bahawa tiada siapa atau halangan lain dalam julat tertentu sebelum memulakan operasi;

4. Pada akhir kerja, perlu memilih tapak meratakan untuk memastikan tempat letak kereta yang selamat;

5. Semasa operasi, mereka tidak akan membuat giliran tajam sewenang -wenangnya, dan dilarang untuk menaikkan pelaksanaan tanpa berputar tanah.

6. Apabila mengangkut, lepaskan gear output belakang untuk memastikan alat mesin berhenti, alat mesin mengangkat lebih daripada 20 cm dari tanah, dan memendekkan batang penyambung rumput untuk memudahkan pengangkutan.

VI.Maintenance and Troubleshooting

1. Secara kerap periksa tahap pengetatan semua bolt dan kacang;

2. Untuk memastikan pelinciran kotak gear di tempat, putaran fleksibel;

3. Untuk memastikan bahawa galas itu tidak rosak, penampilan bentuk gigi adalah ideal, penggantian bahagian yang dipakai atau rosak tepat pada masanya;

4. Periksa perkara yang berkaitan setiap 8 jam kerja.
